Relais numérique DMR du Petit Ballon

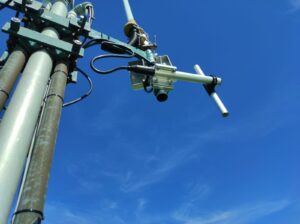

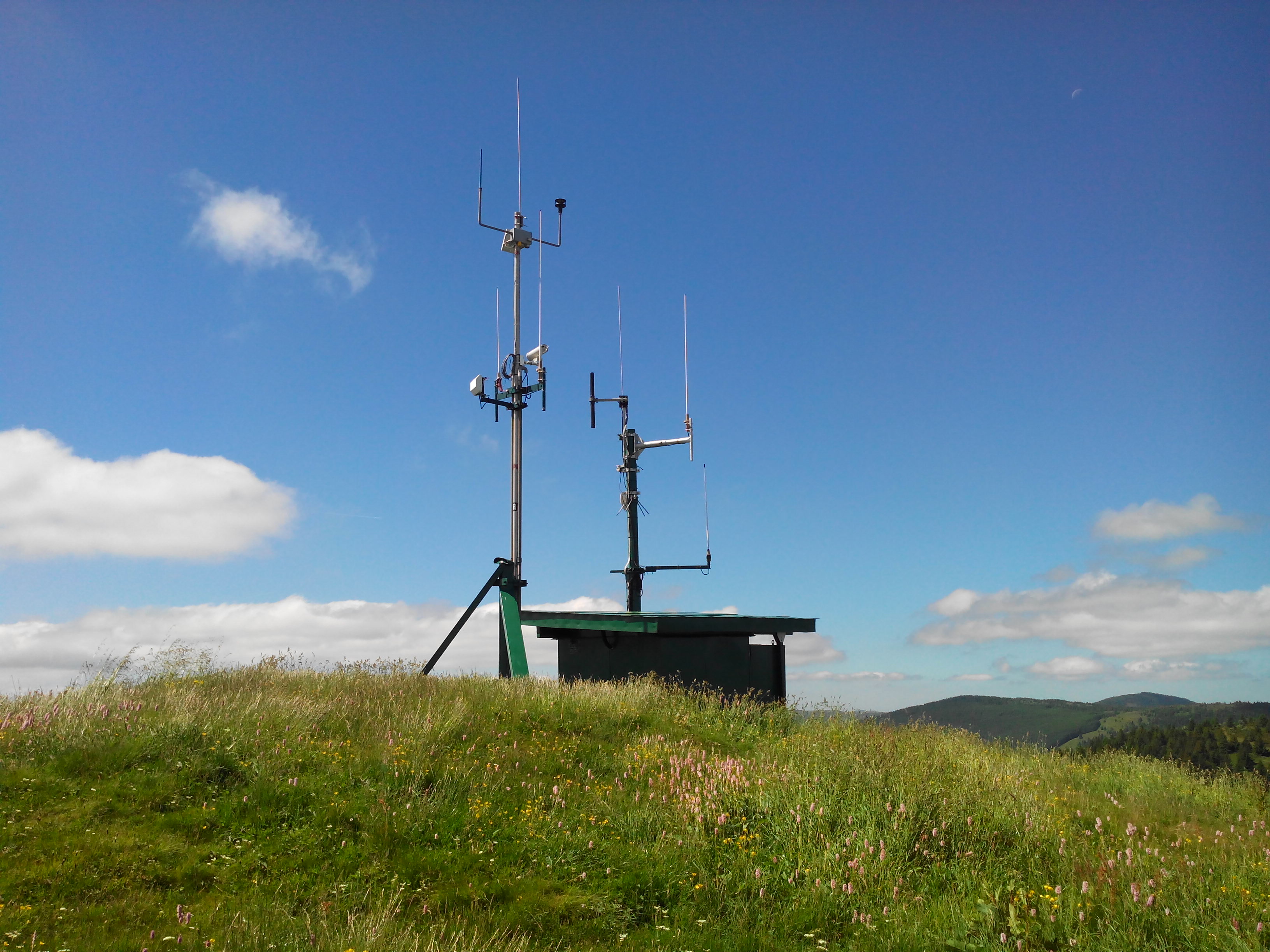

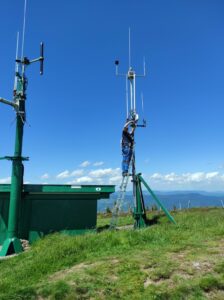

Après quelques semaines de test en plaine, le relais DMR F5ZKS vient de prendre de l’altitude. Il est à présent installé au sommet du Petit Ballon à 1267 mètres d’altitude et rayonne sur la plaine d’Alsace et haut delà.

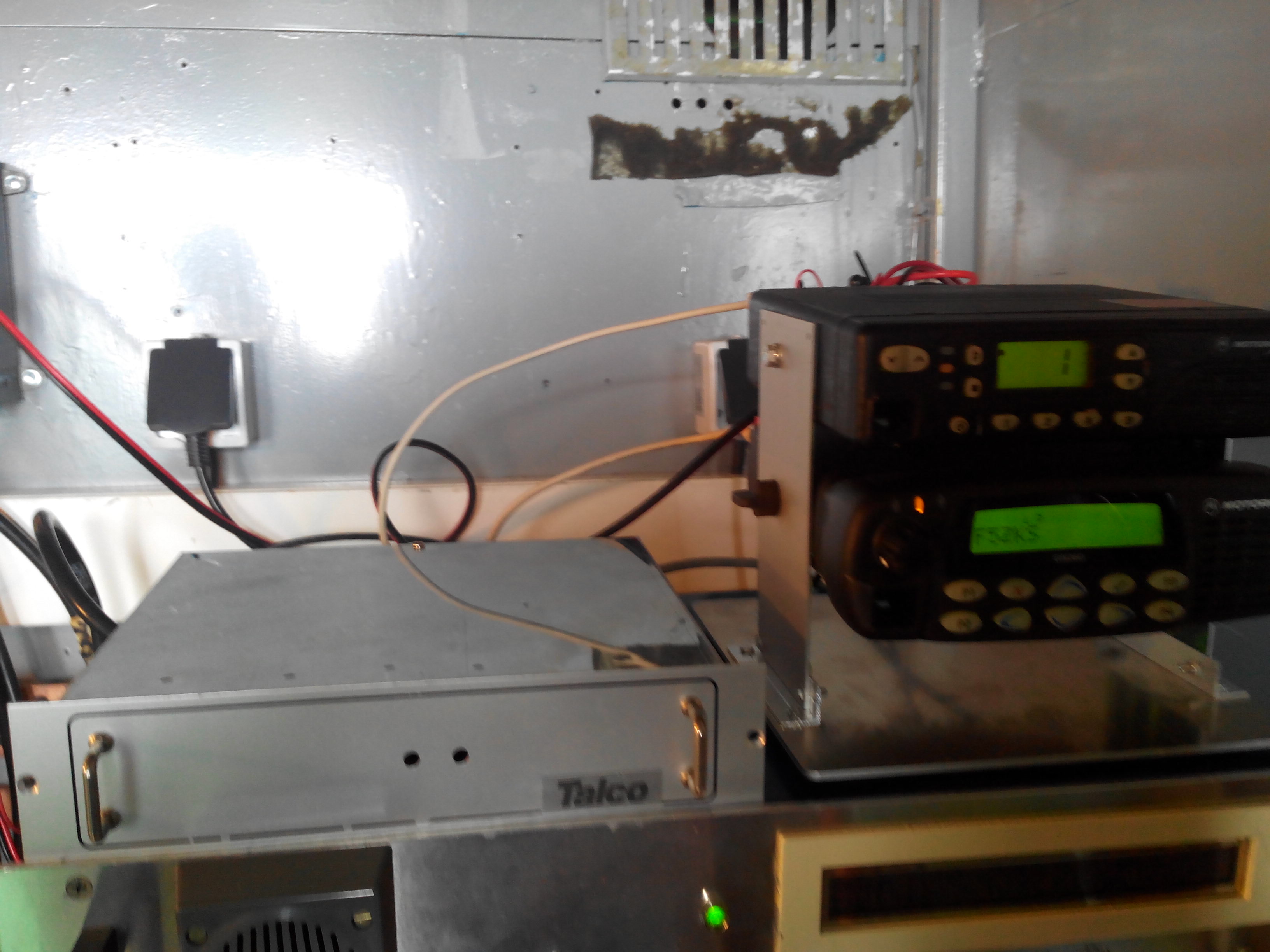

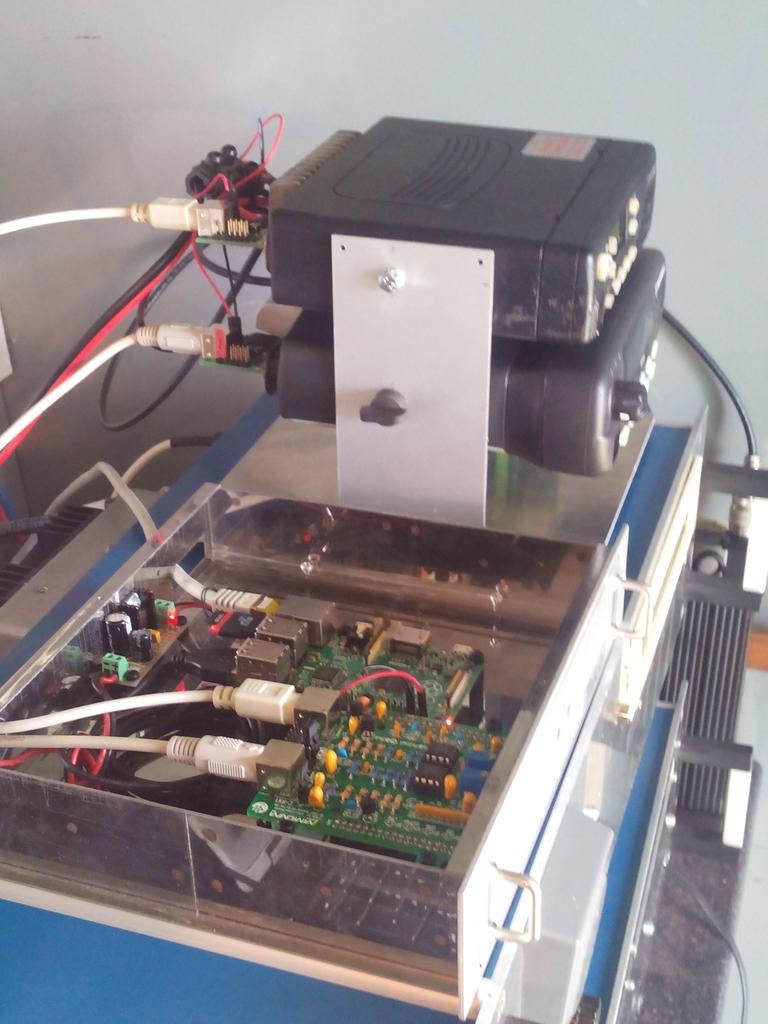

Il est constitué d’un montage exploitant le fameux logiciel MMDVM (MultiMode Digital Voice Modem de G4KLX). La constitution précise est la suivante :

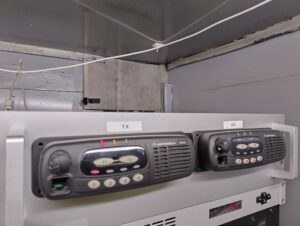

  • Émetteur  UHF Motorola GM350, réglé à 5 watts
  • Récepteur UHF Motorola GM360

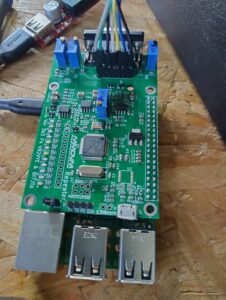

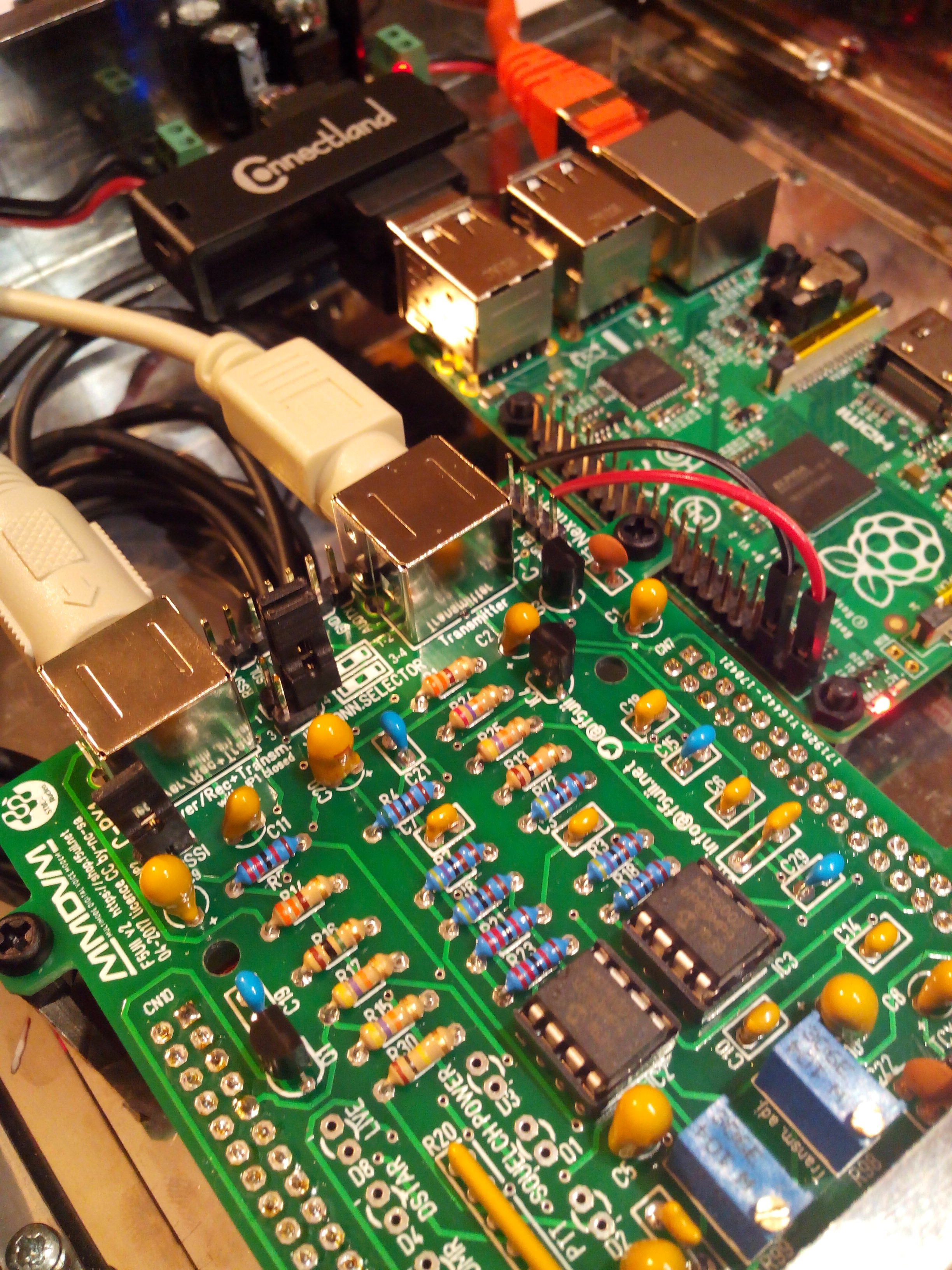

  • Ensemble MMDVM (Raspberry Pi avec MMDVMHost, Filtrage MMDVM sur STM32F4)
  • Duplexeur Procom DPF70/6

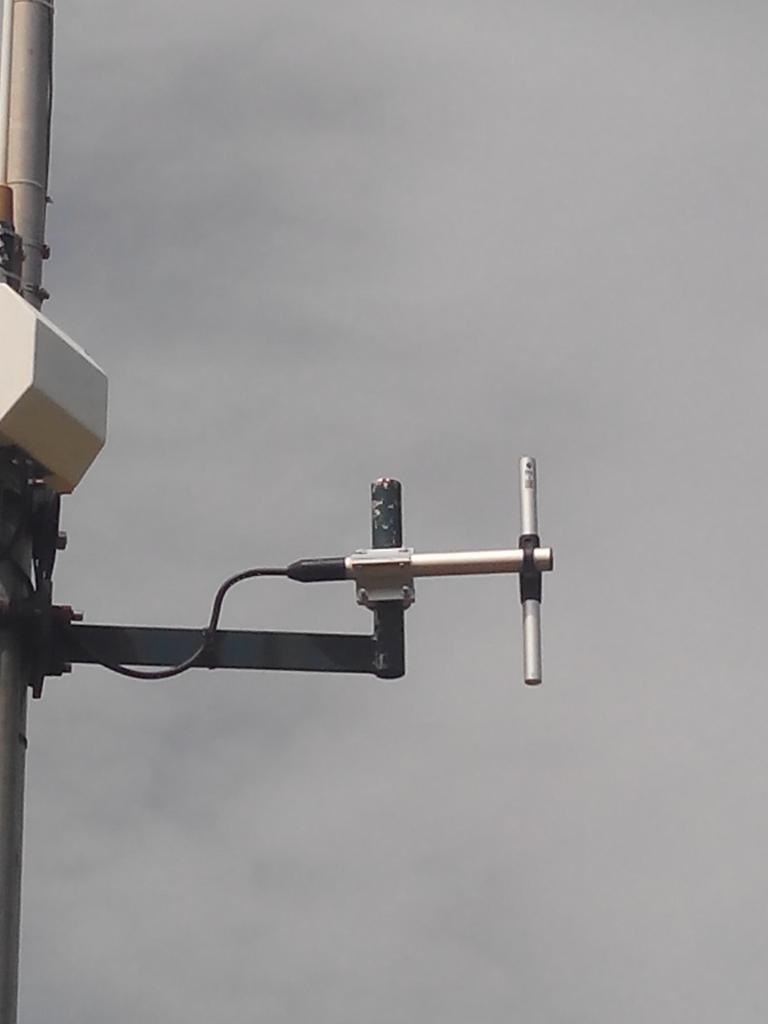

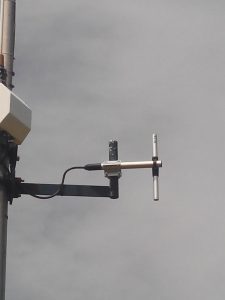

  • Antenne Dipole 70 cm Sirio WD-380









Les fréquences et paramètres de fonctionnement sont à consulter sur la page dédiée au relais DMR F5ZKS.

Un certains nombres de stations se sont équipées pour pouvoir trafiquer en numérique DMR, notamment avec des talkie-walkies économiques MD-380. La soirée (du 07 juillet 2017) aura permis à une douzaine de débutants de découvrir comment fonctionne le réseau DMR et le relais F5ZKS. La présentation peut être télécharger ci-dessous.

Un Codeplug (pour les postes MD380 et équivalent, Hytera et Motorola) avec tous les relais voisins de Suisse est mis à disposition. A noter que notre relais DMR du Petit Ballon F5ZKS fait partie du Codeplug ! Merci au gestionnaire suisse d’avoir intégrer F5ZKS.

Téléchargement du codeplug Swiss : https://dmr.zone/francais

Pour tous renseignements au sujet du relais ou sur les équipements nécessaire pour accéder à ce mode numérique, Christian F5UII  reste à votre disposition.

Ressources techniques:

4 thoughts on “Relais numérique DMR du Petit Ballon

  • 20 août 2017 à 14 h 39 min
    Permalink

    bonjour Christian,
    Je n’arrive pas à ouvrir le codeplug des amis Suisse.. Une erreur?
    73 Denis F5PXF

    Répondre
    • 20 août 2017 à 23 h 42 min
      Permalink

      Salut Denis,

      As-tu bien installé le CPS v1.37 comme indiqué sur Swiss DMR ?
      CPS 1.37

      Tu fais File puis Open et recherche le fichier rdt que tu as précédemment téléchargé.

      Suis sur que tu vas y arrivé 😉

      73
      Christian

      Répondre
  • 15 octobre 2017 à 19 h 52 min
    Permalink

    Quelles sont les fréquences (entrée/sortie) du relais?
    73’s

    F6EQN/Michel

    Répondre
