Construire son antenne yagi pour la recherche de balise



Présentation

Je vous présente la réalisation d’une antenne yagi portable à utiliser pour la recherche de balise. Ce modèle est taillé pour 121 MHz, correspondant à la bande de détresse aviation. Cette antenne peut donc être aisément redimensionné pour être utilisable sur 144 MHz et ainsi être alors utilisé en chasse aux renards (radiogoniométrie sportive).

L’antenne reste démontable, et très peu fragile.

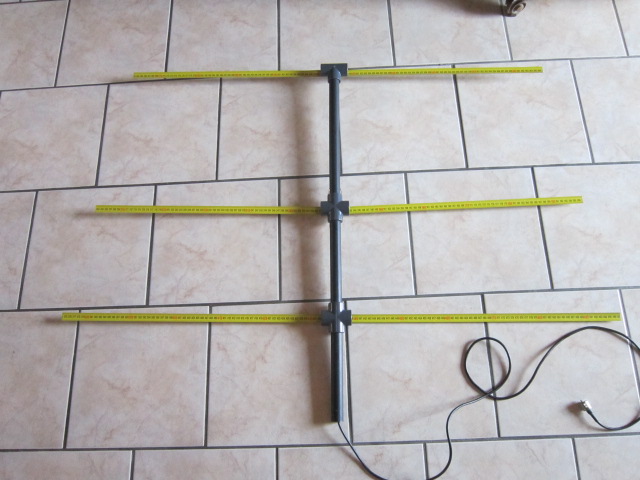

Antenne Yagi Portable
Antenne Yagi 3 éléments taillée sur la fréquence 121.600 MHz

Le matériel

  • 1 m de tube PVC pression DN20 diamètre extérieur 25mm
  • 1 Té PVC pression DN20 diamètre intérieur 25mm
  • 2 croix PVC pression DN20 diamètre intérieur 25mm
  • 0,13 m de fil de cuivre nu 1,5 mm² pour faire l’épingle
  • 3,55 m de ruban métallique largeur 25mm (type mètre ruban)
  • 2 m de câble coaxial RG-58 avec fiche selon besoin PL/N/SMA/BNC…
  • visserie inox, écrous,rondelles grower (pour les vis 3×15 mm ou 3×20 mm)
  • 4 cosses à souder pour la connexion du câble coaxial et de l’épingle

Le montage

Impératif ! les dimensions des tubes PVC pression à couper

  • 1 tube DN20 de 339mm
  • 1 tube DN20 de 222mm
  • 1 tube DN20 de 200mm

Pour garder votre antenne démontable, vous n’utiliserez  aucune colle.

Le temps passé sur cette réalisation est une bonne demie journée. Coté prix du matériel utilisé, environ 35 €. Voici ci-dessous le schéma de montage de l’antenne Yagi 3 éléments pour 121Mhz et quelques photos du résultat du montage.

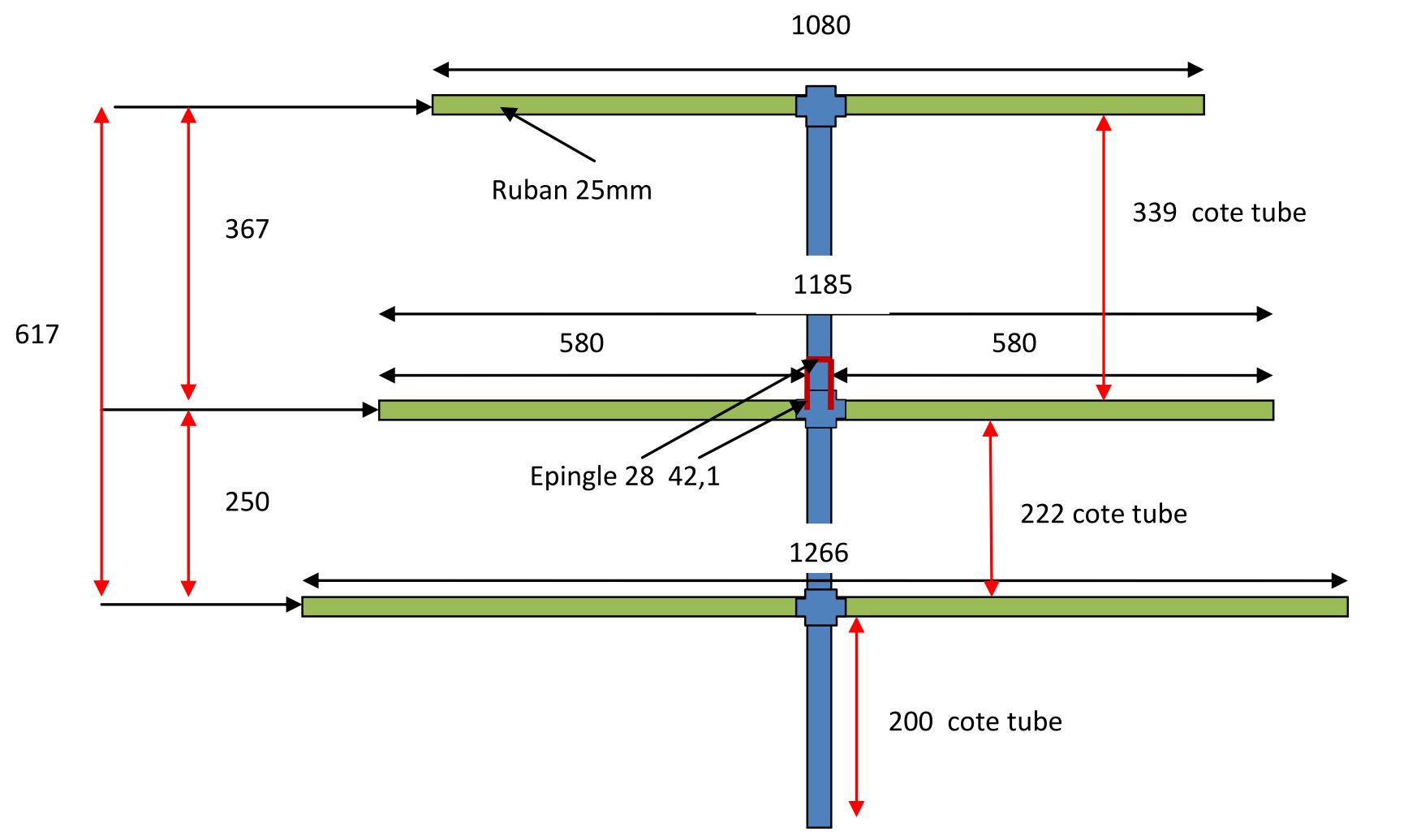

Plan Antenne yagi portable 121 MHz
Plan Antenne yagi portable 121 MHz

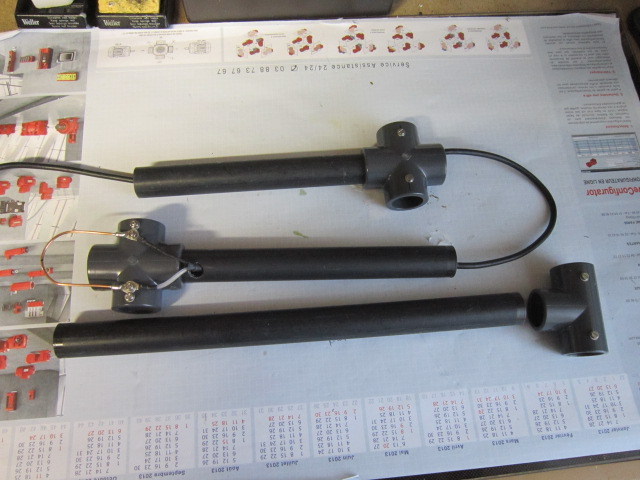

L'antenne yagi portable démontéea
L’antenne yagi portable démontée

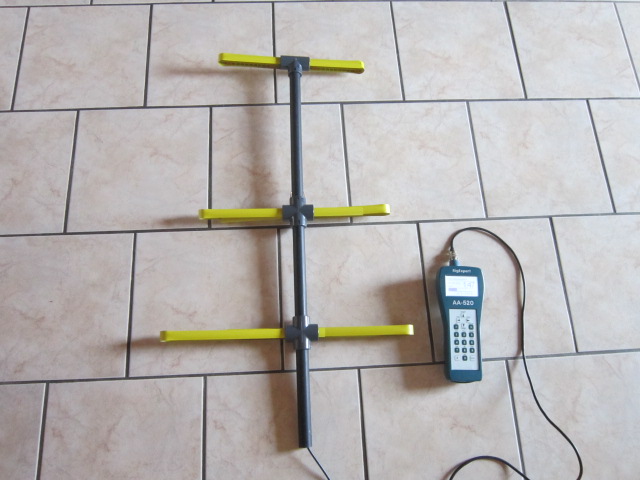

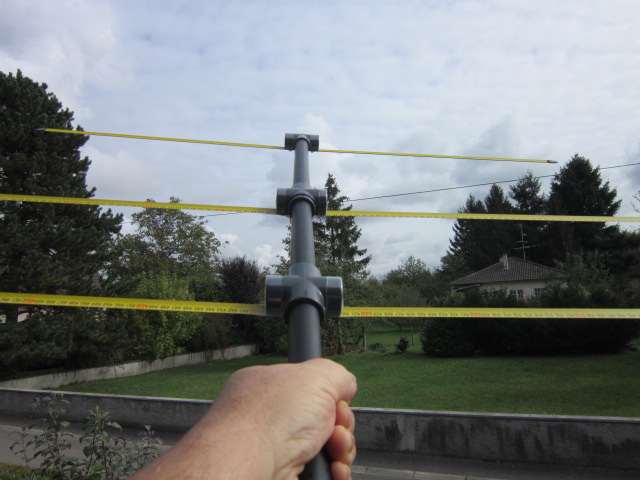

Antenne yagi portable montée
Antenne yagi portable montée

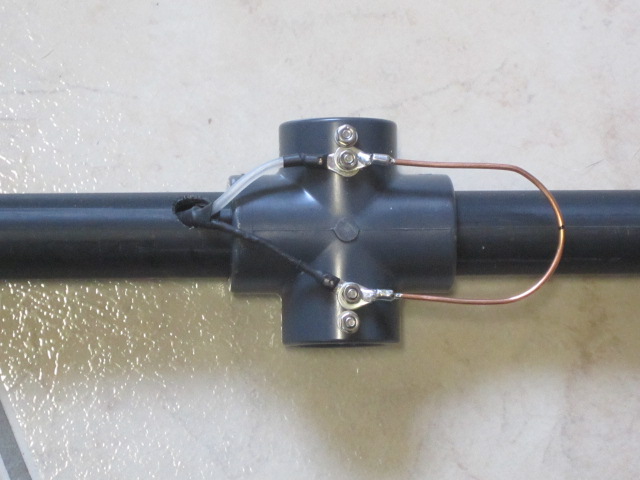

Boucle sur l'antenne yagi
Epingle sur l’antenne yagi
Troncon démonté de l'antenne Yagi
Troncon démonté de l’antenne Yagi

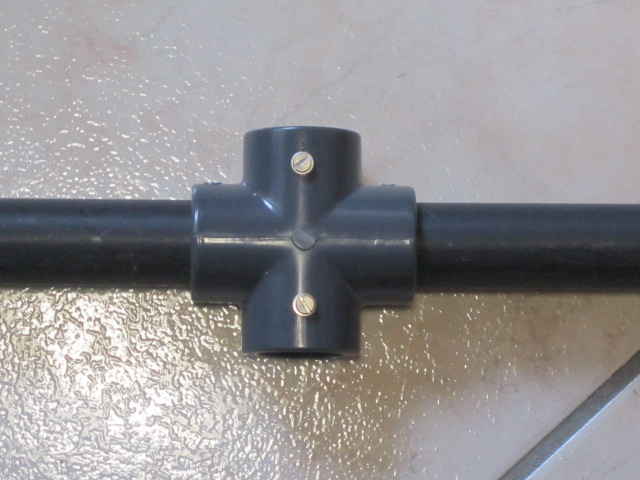

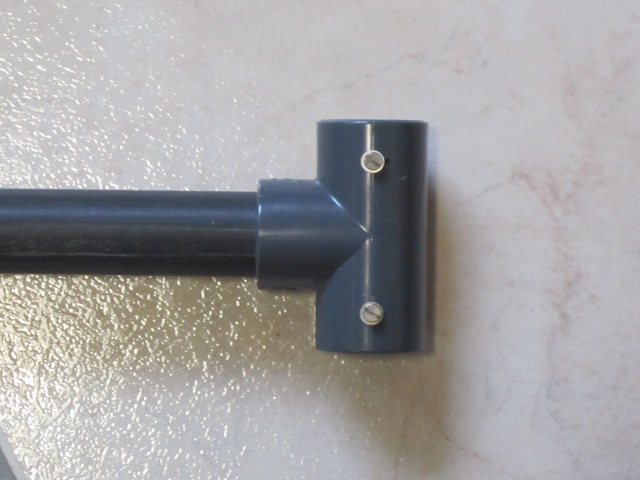

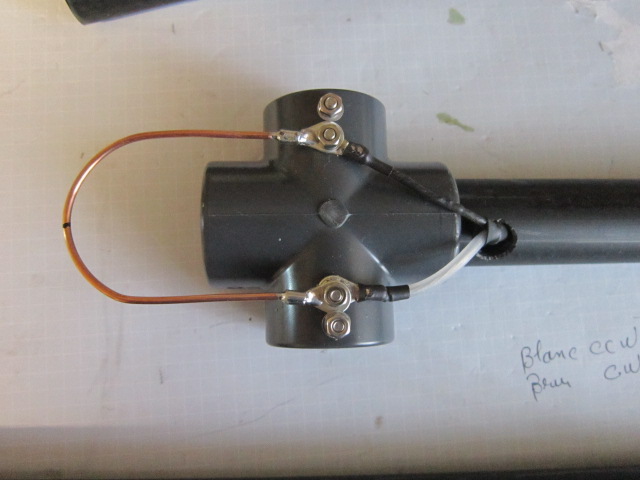

Détail de tube PVC Détail de tube PVC avec boucle Détail de tube PVC

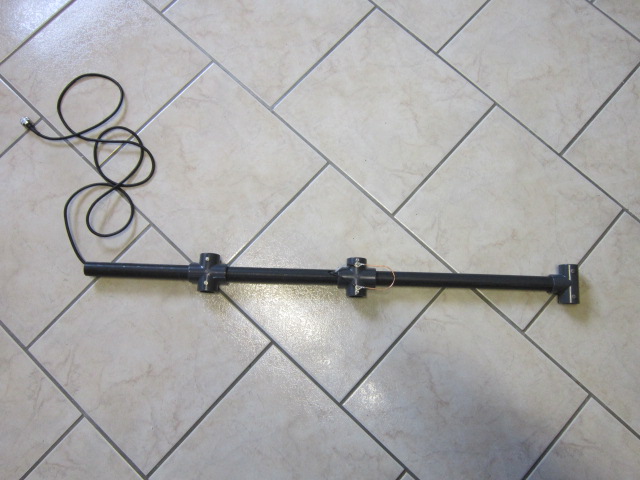

Boom de l'antenne yagi
Boom de l’antenne yagi

Les essais

ROS de l'antenne

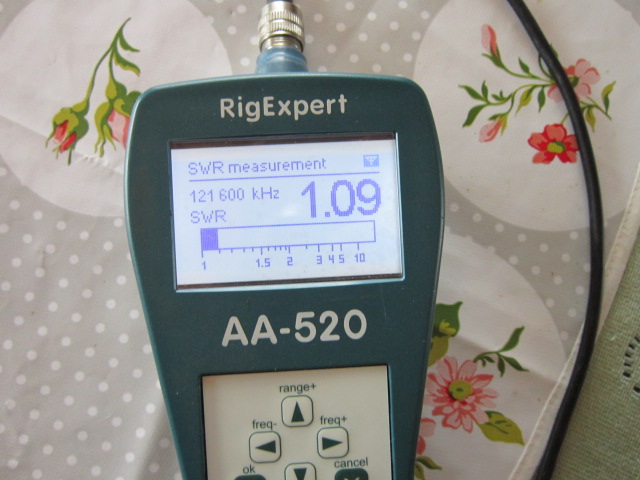

Le ROS de l’antenne Yagi est inférieur à 1.1

Mesure du Ros sur antenne Yagi

Pour toutes informations supplémentaires, je suis à votre disposition. Vous pouvez m’écrire directement via le formulaire de contact (F4GSN), ou posez moi vos questions en les postant ci-dessous (commentaire).

2 thoughts on “Construire son antenne yagi pour la recherche de balise

  • 20 juillet 2017 à 17 h 08 min
    Permalink

    bjr comment vous calculer l’épingle

    Répondre
    • 20 juillet 2017 à 19 h 54 min
      Permalink

      la longueur de 13cm est le meilleur résultat . avec mon analyseur aa520
