Soirées de bricolages électroniques au radio-club

Présentation

Lors du sondage de septembre 2015, vous avez été nombreux à souhaiter une activité technique de « bidouilles électroniques » au sein du radio-club.

Pour débuter nous  proposons aux membres du REF 68 la réalisation d’un émetteur-récepteur morse (CW) qui permettra de se familiariser avec le câblage de composants et quelques mesures HF. Ce kit est très simple et ne prétend pas concurrencer un transceiver commercial… Une explication théorique du fonctionnement sera donnée au démarrage.

Le nombre de kit par personne sera limité à 1 unité. Ce premier kit est offert par le REF 68.

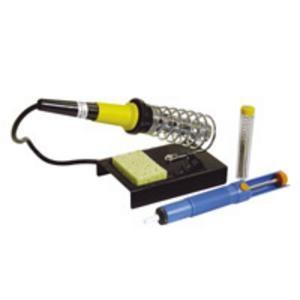

Chaque participant utilisera son propre outillage (fer à souder, éponge et soudure).

Fer à souderAttention, l’intégration en boite n’est pas prévue et sera à faire par chaque participant hors périodes de montage au radio-club. Nous proposons ces soirées de bidouille tous les vendredis soir à partir du 1er avril 2016.

Si vous êtes intéressés par la réalisation de ce kit au sein du radio club en bénéficiant du support technique et des moyens de mesure adhoc, nous vous demandons de vous inscrire jusqu’au 30 janvier 2016 en utilisant le formulaire ci dessous.

Inscription

Les inscriptions sont closes depuis le 30/01/2016.


Kit émetteur récepteur CW 7.023 – 7.026 MHz QRP Pixie

  • TX fréquence quartz 7,023MHz. Puissance 0,8w @9V alim ou 1,2w @12V alim
  • Harmoniques à -20dB
  • RX fréquence 7,023-7,026MHz
  • Alimentation 9v DC par batterie ou 9-12V par alimentation externe
  • Antenne 50 ohms connecteur BNC
  • Oscillateur quartz
  • Puissance BF ~500mW sur écouteurs basse impédance

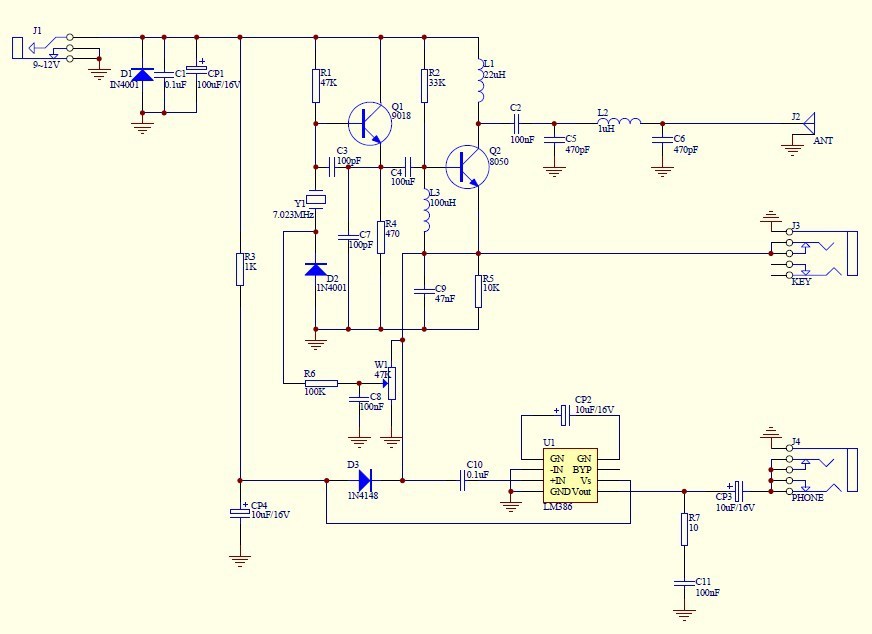

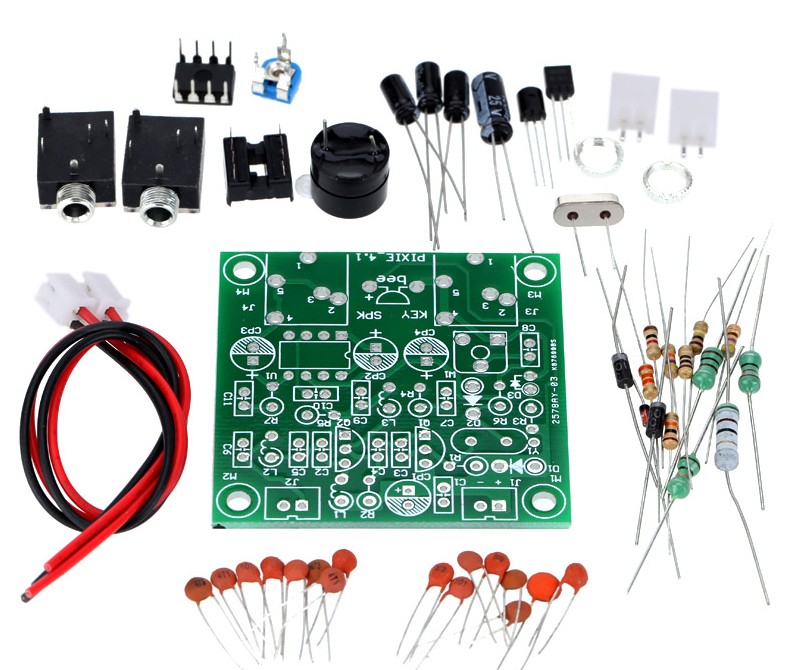

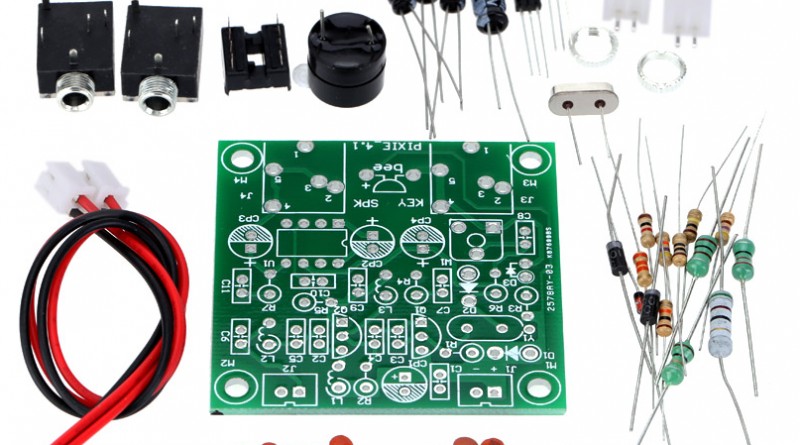

Plan Pixie7-023MHz-DIY-PIXIE-Kit-CW-Short-Wave-Ham-Radio-Telegraph-Transceiver-Transmitter-Receiver (4)

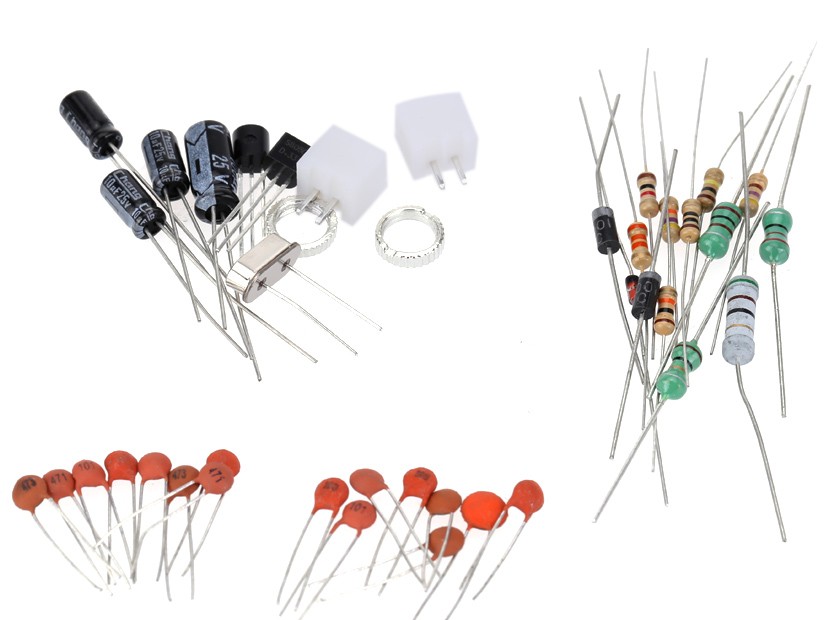

7-023MHz-DIY-PIXIE-Kit-CW-Short-Wave-Ham-Radio-Telegraph-Transceiver-Transmitter-Receiver (1)

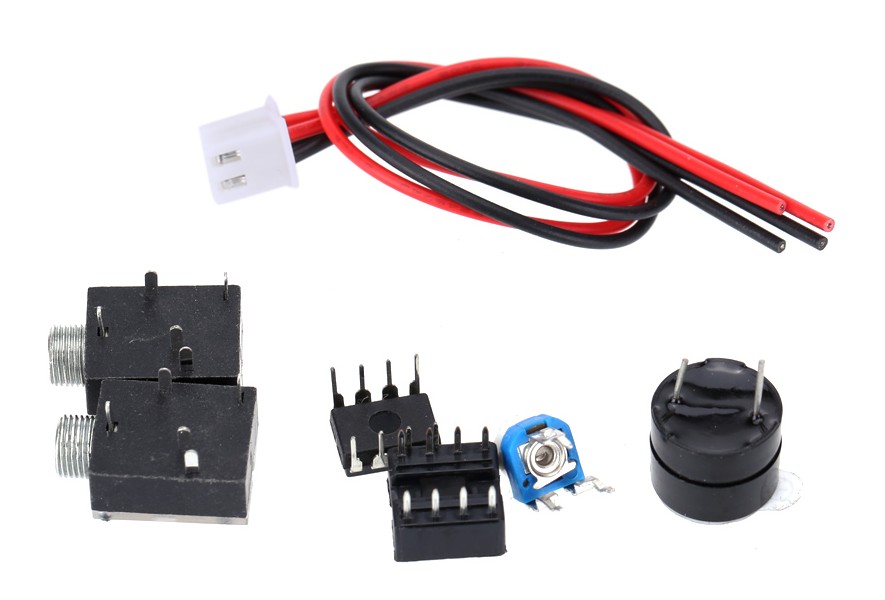

7-023MHz-DIY-PIXIE-Kit-CW-Short-Wave-Ham-Radio-Telegraph-Transceiver-Transmitter-Receiver (2)
