Nouvelle soirée de bricolage au radio-club : Un pico keyer CW

Nouveau kit proposé

Faisant suite à nos précédentes séances de bricolages électroniques, le REF68 vous propose de réaliser en une soirée un keyer autonome aux multiples possibilités.

Le montage “Ultra Pico Keyer” se fera au radio club dans les mêmes conditions de support technique que pour le transceiver CW PIXIE. Bien sûr même si vous n’avez pas participé aux précédentes séances, vous êtes les bienvenus.Cette réalisation est plus simple que le transceiver CW PIXIE.

Le prix de fourniture du kit, sera fonction du nombre de kits réservés par les inscrits, du taux de change (US Dollar) et des taxes appliquées à l’importation. Le prix maximum est d’environ 35€. Le REF 68 organisera la commande groupée. Les kits réservés seront distribués au radio-club lors de la soirée de bricolage. Prenant en compte le délai d’approvisionnement,  nous pensons que la soirée de bricolage se déroulera en octobre ou novembre 2016.

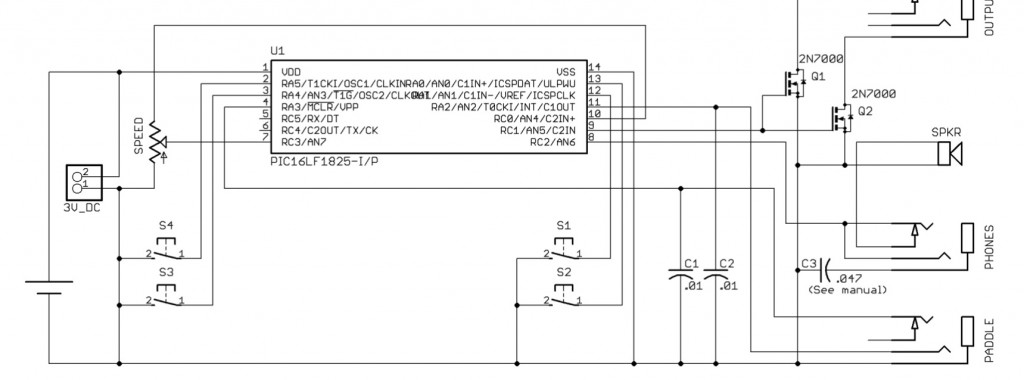

Schema

Inscription

Si vous êtes intéressés par la réalisation de ce kit au sein du radio club en bénéficiant du support technique et des moyens de mesure adhoc, nous vous demandons de vous inscrire jusqu’au 31 août 2016 en utilisant le formulaire ci dessous. Merci de noter que cette inscription vous engage au paiement de vos kits réservés.

Inscriptions closes

Description de l’Ultra Pico Keyer

Ce keyer  est utilisable en QRP, portable, balises et en station principale. Le keyer dispose de 4 boutons pour sélectionner les mémoires de message. Un oscillateur audio interne est disponible sur une sortie jack pour des écouteurs . Tous les items du menus sont ajustables via les 4 boutons sans nécessité d’un manipulateur. Les boutons peuvent être utilisés comme les touches de direction d’une souris pour balayer les items du menu. Le programme intègre un oscillateur d’entraînement à la lecture au son  avec réglage de la vitesse et un HP piezo sur le circuit.

  • Dimensions du circuit imprimé : 25x25mm
  • Dimensions du boîtier plastique : Hauteur  25,5mm, Largeur 61mm, Profondeur 58mm (67mm avec les boutons
  • Accepte les manipulateurs iambic, double, simple. Permet de simuler les « bugs » style Vibroplex

Les principales fonctions disponibles sont :

  • 4 mémoires Flash/EEPROM de message de 127 caractères chacune . Les mémoires peuvent être associées en série pour augmenter la longueur d’un message à 254 , 381 ou 508 caractères.
  • La mémoire #1 peut être programmée pour démarrer automatiquement à la mise sous tension (emploi en balise)
  • 2 mémoires de 63 caractères sont disponibles pour être utilisées au sein de messages indépendamment des boutons extérieurs
  • Disponibilité d’un mode QRSS avec la durée du point réglable de 1 à 255 secondes
  • Fonctions de « setup » accessibles via les boutons extérieurs
  • Entrée des messages avec le manipulateur (Attention : pas avec un manipulateur simple !!!)
  • Jacks 3,5mm pour le manipulateur et la sortie écouteurs
  • Potentiomètre de réglage de la vitesse
  • Batterie lithium 3,3V incluse sur le circuit (durée de vie jusqu’à 2 ans selon usage)
  • Haut parleur piezo inclus sur le circuit
  • 2 sorties pour commande externe (MOSFET 2N7000 (jusqu’à 60V 100mA positif ou négatif)
  • Modes iambic A ou B, semi automatique,double ou simple
  • Ajustement de la vitesse par potentiomètre (5 à 63 WPM) avec possibilité de retour instantané à une vitesse enregistrée
  • Ajustement des bornes min/max de la vitesse selon l’utilisateur
  • Rapport trait/point ajustable
  • Tonalité du moniteur ajustable
  • Mode MCW pour envoi de code morse avec des TX non prévus pour la CW(sortie keyer utilisée pour commander le PTT)
  • Mode « tune » avec signal carré 50 % on/off
  • Mode balise avec répétition d’un message à intervalle réglable jusqu’à 99 secondes
  • Détection automatique des manipulateurs simples (appuyer sur 2 boutons quelconques après connexion du manipulateur)
  • Possibilité d’insérer une pause au milieu d’un message enregistré, pour envoyer un RST par exemple
  • Possibilité d’insertion automatique d’un numéro de QSO dans un message enregistré (contests). N° max = 65536.
  • Compensation du délai de QSK de l’émetteur (allongement ajustable des points et traits )
  • Sélection des points/traits à droite/gauche pour les manipulateurs doubles
  • Possibilité d’un reset total pour restaurer les paramètres d’usine
  • Inclu le microprocesseur préprogrammé et le boîtier plastique usiné

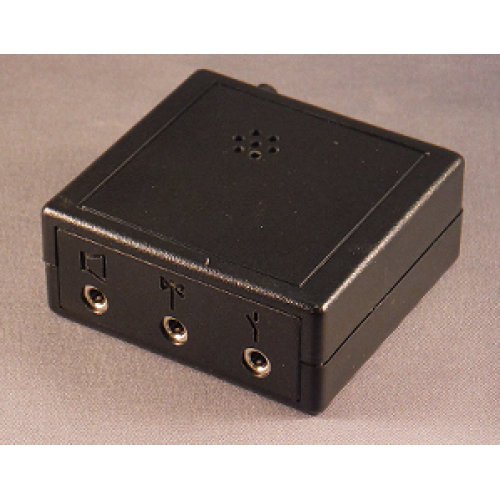

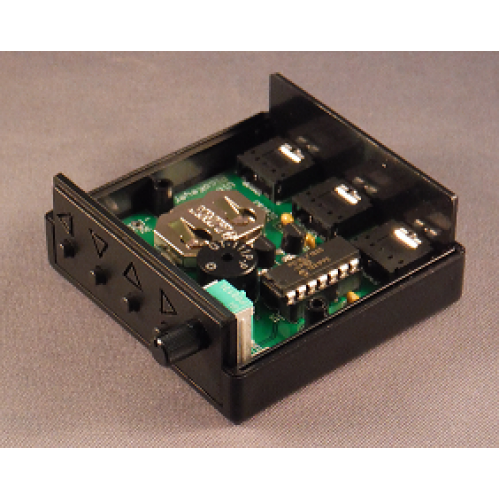

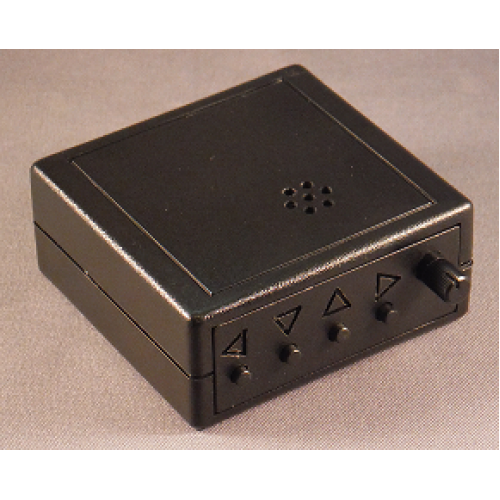

Rear-OB-smaller-500x500 Front-Topless-smaller-500x500 Front-OB-smaller-500x500Schema
